Артикул:6316110000
Наименование товара:Выключатель концевой щелчкового типа EX8-ME
Продуктовая категория:Щелчковые выключатели
Производитель:Elmex Group
Способ подключения:Винтовое подключение

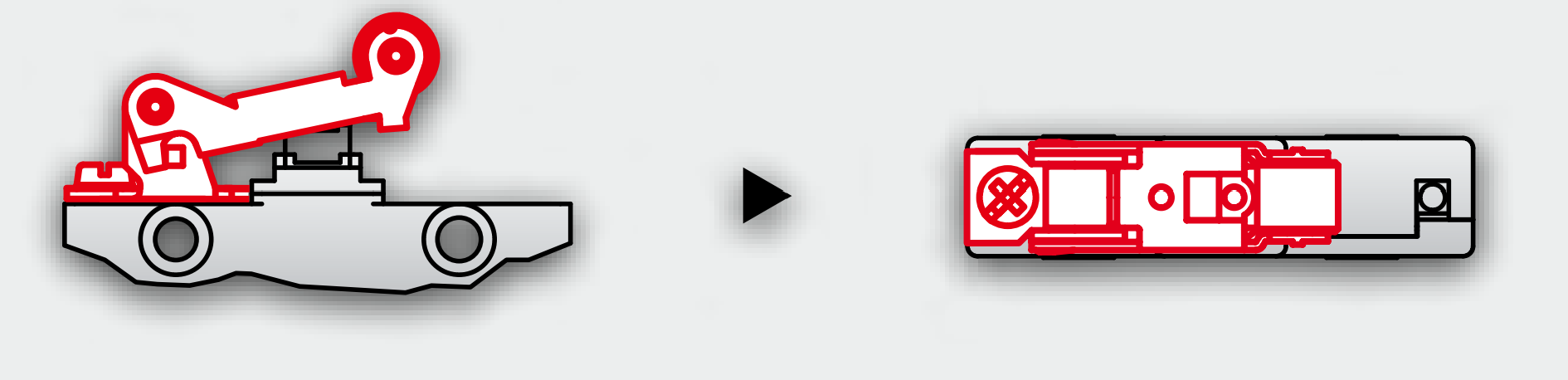

Описание:Выключатель концевой щелчкового типа EX8-ME без монтажной пластины. Приводной механизм — рычаг с роликом. Контакты: 1 НО + 1 НЗ с прямой полярностью. Номинальное напряжение: 400 В. Номинальный ток: 10 А. Тип подключения: винтовое. Кол-во точек подключения: 4. Номинальное сечение проводника: 0,5 — 2,5 мм². Ширина: 12 мм. Длина: 53,5 мм. Высота: 28,75 мм
Особенности конструкции:Двухконтурный переключатель (форма Zb) с двойным размыканием контактов, 2 гальванически развязанных контактных мостика
Стандартный цвет:Синий
Количество уровней:2
Количество контактов:1 НО + 1 НЗ
Количество подключений:4
Номинальное сечение:2,5 мм2
Изоляционный материал:Поликарбонат
Материал зажима:Ag/CuSn5 с серебряным напылением
Материал контакта:Ag/CuSn5 с серебряным напылением
Класс воспламеняемости по UL94:V0
Область применения:Железнодорожная промышленность
Машиностроение
Инженерные системы
Обрабатывающая промышленность
Конфигурация контактов:Форма Zb, двойное размыкание контактов, 2 гальванически развязанных контактных мостика
Тип контактов:Самоочищающиеся
Класс загрязнения:III
Класс перенапряжения:OV-III
Ток термической стойкости (Ith):10 А
Номинальное напряжение изоляции (Ui):440 В
Номинальное импульсное выдерживаемое напряжение (Uimp):4 кВ
Расстояние между контактными поверхностями:2×1,5 мм
Усилие при контакте:0,2 Н
Переходное сопротивление в контакте:5 Мом
Путь приводного элемента для принудительного размыкания: <br>- Исходное положение <br>- Рабочее положение <br>- Положение выключения <br>- Общее положение хода <br>- Отклонение перемещения 20,40 ± 0,35 (мм)
16,50 ± 0,35 (мм)
19,00 ± 0,35 (мм)
13,6
2,5
Максимальный путь приводного элемента:3,2 мм
Приводное усилие:2 Н … 5 Н
Усилие отпускания:0,2 Н … 2 Н
Степень защиты IP:<br>- Контакты<br>- Клеммы подключения проводниковIP40
IP00
Механическая износостойкость:не менее 1 млн. циклов
Рабочая температура:от — 40 °C до +85 °C
Направление монтажа:Любое
Сечение проводника:0,5 мм²… 2,5 мм²
