3102030001 Клемма проходная трехуровневая синяя PQ2.5-3T-BLUE

PDF-лист данных

Клемма представляет собой металлоконструкцию, выполненную из высокопрочной закаленной или нержавеющей стали и меди с оловянным покрытием, которая монтируется в корпус из пластика. Тип клеммы - PQ2.5-3T-BLUE. Клемма проходная трехуровневая синяя, номинальное напряжение: 1000 В, номинальный ток 24 А. Способ подключение: PUSH-IN подключение. Количество подключений: 6. Сечение проводника: 0,08 мм² - 4 мм², AWG: 24 - 12. Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15

Артикул:

  • 3102030001

Наименование товара:

  • Клемма проходная трехуровневая синяя PQ2.5-3T-BLUE

Продуктовая категория:

  • Клеммные соединения
В корзину
Данные о товаре
Ключевые коммерческие данные
Общие технические данные
Размеры
Данные по подключению
Артикул:3102030001
Наименование товара:Клемма проходная трехуровневая синяя PQ2.5-3T-BLUE
Продуктовая категория:Клеммные соединения
Краткое описание:Клемма проходная трехуровневая — PUSH-IN подключение
Полное описание:Тип клеммы — PQ2.5-3T. Клемма проходная трехуровневая синяя, номинальное напряжение: 1000 В, номинальный ток 24 А. Способ подключение: PUSH-IN подключение. Количество подключений: 6. Сечение проводника: 0,08 мм² — 4 мм², AWG: 24 — 12. Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15
Стандартный цвет:Синий
Варианты цветов:Серый, Красный, Зеленый, Желтый, Черный, Хаки, Оранжевый
Вес стандартной упаковки:0,66 кг
Вес единицы продукции (без упаковки):11,9 г
Стандартная упаковка:50 шт.
Минимальный заказ:50 шт.
Код ТНВЭД:8536901000
Страна происхождения:Индия
Количество уровней:3
Количество подключений:6
Потенциалы:3
Номинальное сечение:2,5 мм2
Изоляционный материал:Полиамид 6.6
Материал токоведущей шины:Электролитическая медь 99,9%
Материал зажима:SS (нержавеющая сталь)
Класс пожаростойкости по UL 94:V2 (V0 — по запросу)
Расчетное перенапряжение:8 кВ
Степень загрязнения:3
Класс перенапряжения:III
Номинальный ток IN:24 А
Номинальное напряжение UN:1000 В
Открытая боковая стенка:Да
Защита тыльной стороны руки:Гарантировано
Защита пальцев:Гарантировано
Результат испытания на импульсное перенапряжение:Испытание пройдено успешно
Заданное значение уровня перенапряжения:9,8 кВ
Результат испытания выдерживаемого напряжения промышленной частоты:Испытание пройдено успешно
Заданное значение напряжения промышленной частоты:2,2 кВ
Результат испытания на механическую устойчивость клеммных соединений:Испытание пройдено успешно
Результат испытания на изгиб:Испытание пройдено успешно
Скорость вращения при испытании на изгиб:9 об/мин
Количество оборотов при испытании на изгиб:135
Сечение/вес проводника при испытании на изгиб:0,2 мм²/ 0,2 кг, 2,5 мм²/ 0,7 кг, 4 мм²/ 0,9 кг
Результат испытания на растяжение:Испытание пройдено успешно
Сечение проводника при испытании на растяжение:0,2 мм²
Заданная величина тяговой силы:10 Н
Сечение проводника при испытании на растяжение:2,5 мм²
Заданная величина тяговой силы:50 Н
Сечение проводника при испытании на растяжение:4 мм²
Заданная величина тяговой силы:60 Н
Результат испытания установки на опору:Испытание пройдено успешно
Установка на опору:TS 35/7.5, TS 35/15
Усилие установки:1 Н
Результат испытания на падение напряжения:Испытание пройдено успешно
Требуемые значения падения напряжения:≤ 3,2 мВ
Результат испытания на повышение температуры:Испытание пройдено успешно
Результат стабильности при коротком замыкании:Испытание пройдено успешно
Сечение проводника при испытании на короткое замыкание:2,5 мм2
Кратковременный ток:0,3 кА
Результат термического испытания:Испытание пройдено успешно
Подтверждение тепловых характеристик, эффективная продолжительность:30
Относительный показатель температуры изоляционного материала:130 °C
Температурный показатель изоляционного материала:130 °C
Применение изоляционного материала в холодных условиях:-60° (подтверждено локальными испытаниями в РФ)
Метод испытания пламенем:Вертикальный
Кислородный индекс:28%
Воспламеняемость поверхности:Испытание пройдено успешно
Удельная оптическая плотность дыма:Испытание пройдено успешно
Токсичность дымовых газов:Испытание пройдено успешно
Ширина:5 мм
Длина:108 мм
Высота:58 мм
Высота с DIN-рейкой TS 35/7,5:59 мм
Высота с DIN-рейкой TS 35/15:66,5 мм
Длина зачистки:10 мм
Подключение в соотвествие со стандартом:МЭК 60947-7-1
Сечение одножильного проводника, мин:0,08 мм2
Сечение одножильного проводника, макс:4 мм2
Сечение одножильного проводника AWG, мин:24
Сечение одножильного проводника AWG, макс:12
Сечение многожильного проводника, мин:0,08 мм2
Сечение многожильного проводника, макс:2,5 мм2
Сечение многожильного проводника AWG, мин:24
Сечение многожильного проводника AWG, макс:12
Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, мин.:0,14 мм2
Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, макс.:2,5 мм2
Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, мин.:0,14 мм2
Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, макс.:2,5 мм2
Калибр-пробка:A3/B3

Аксессуары для данной клеммы

ПЕРЕЙТИ КО ВСЕМ АКСЕССУАРАМ

Клемма проходная болтовая KATM5C

Артикул: 1103010000

Наименование: KUT4N

Описание: Клемма проходная винтовая 4 мм2, на 2 подключения, серая KUT4N(G)

Подробнее

Клемма проходная болтовая KATM5C

Артикул: 1103010000

Наименование: KUT4N

Описание: Клемма проходная винтовая 4 мм2, на 2 подключения, серая KUT4N(G)

Подробнее

Клемма проходная болтовая KATM5C

Артикул: 1103010000

Наименование: KUT4N

Описание: Клемма проходная винтовая 4 мм2, на 2 подключения, серая KUT4N(G)

Подробнее

Клемма проходная болтовая KATM5C

Артикул: 1103010000

Наименование: KUT4N

Описание: Клемма проходная винтовая 4 мм2, на 2 подключения, серая KUT4N(G)

Подробнее

Аксессуары для данной клеммы

ПЕРЕЙТИ КО ВСЕМ АКСЕССУАРАМ
3828020200 Перемычка втычная на 2 полюса для клемм шириной 5 мм SLPU5-2W

3828020200 Перемычка втычная на 2 полюса для клемм шириной 5 мм SLPU5-2W

Артикул:

  • 3828020200

Наименование товара:

  • Перемычка втычная на 2 полюса для клемм шириной 5 мм SLPU5-2W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020300 Перемычка втычная на 3 полюса для клемм шириной 5 мм SLPU5-3W

3828020300 Перемычка втычная на 3 полюса для клемм шириной 5 мм SLPU5-3W

Артикул:

  • 3828020300

Наименование товара:

  • Перемычка втычная на 3 полюса для клемм шириной 5 мм SLPU5-3W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020400 Перемычка втычная на 4 полюса для клемм шириной 5 мм SLPU5-4W

3828020400 Перемычка втычная на 4 полюса для клемм шириной 5 мм SLPU5-4W

Артикул:

  • 3828020400

Наименование товара:

  • Перемычка втычная на 4 полюса для клемм шириной 5 мм SLPU5-4W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020500 Перемычка втычная на 5 полюсов для клемм шириной 5 мм SLPU5-5W

3828020500 Перемычка втычная на 5 полюсов для клемм шириной 5 мм SLPU5-5W

Артикул:

  • 3828020500

Наименование товара:

  • Перемычка втычная на 5 полюсов для клемм шириной 5 мм SLPU5-5W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020600 Перемычка втычная на 6 полюсов для клемм шириной 5 мм SLPU5-6W

3828020600 Перемычка втычная на 6 полюсов для клемм шириной 5 мм SLPU5-6W

Артикул:

  • 3828020600

Наименование товара:

  • Перемычка втычная на 6 полюсов для клемм шириной 5 мм SLPU5-6W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020700 Перемычка втычная на 7 полюсов для клемм шириной 5 мм SLPU5-7W

3828020700 Перемычка втычная на 7 полюсов для клемм шириной 5 мм SLPU5-7W

Артикул:

  • 3828020700

Наименование товара:

  • Перемычка втычная на 7 полюсов для клемм шириной 5 мм SLPU5-7W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020800 Перемычка втычная на 8 полюсов для клемм шириной 5 мм SLPU5-8W

3828020800 Перемычка втычная на 8 полюсов для клемм шириной 5 мм SLPU5-8W

Артикул:

  • 3828020800

Наименование товара:

  • Перемычка втычная на 8 полюсов для клемм шириной 5 мм SLPU5-8W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828020900 Перемычка втычная на 9 полюсов для клемм шириной 5 мм SLPU5-9W

3828020900 Перемычка втычная на 9 полюсов для клемм шириной 5 мм SLPU5-9W

Артикул:

  • 3828020900

Наименование товара:

  • Перемычка втычная на 9 полюсов для клемм шириной 5 мм SLPU5-9W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3828021000 Перемычка втычная на 10 полюсов для клемм шириной 5 мм SLPU5-10W

3828021000 Перемычка втычная на 10 полюсов для клемм шириной 5 мм SLPU5-10W

Артикул:

  • 3828021000

Наименование товара:

  • Перемычка втычная на 10 полюсов для клемм шириной 5 мм SLPU5-10W

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3901050600 Защитный кожух PCP120

3901050600 Защитный кожух PCP120

Артикул:

  • 3901050600

Наименование товара:

  • Защитный кожух PCP120

Продуктовая категория:

  • Аксессуары для клеммных соединений

Аксессуар для клеммы типа:

  • DPBB50, DPBB70
Подробнее
3902140000 Разделительная пластина BPN70

3902140000 Разделительная пластина BPN70

Артикул:

  • 3902140000

Наименование товара:

  • Разделительная пластина BPN70

Продуктовая категория:

  • Аксессуары для клеммных соединений

Аксессуар для клеммы типа:

  • DPBB50, DPBB70
Подробнее
3903020000 Концевой стопор SCKN

3903020000 Концевой стопор SCKN

Артикул:

  • 3903020000

Наименование товара:

  • Концевой стопор SCKN

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903030000 Концевой стопор с держателем групповой маркировки SCKNMLH

3903030000 Концевой стопор с держателем групповой маркировки SCKNMLH

Артикул:

  • 3903030000

Наименование товара:

  • Концевой стопор с держателем групповой маркировки SCKNMLH

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903040000 Концевой стопор SCUN

3903040000 Концевой стопор SCUN

Артикул:

  • 3903040000

Наименование товара:

  • Концевой стопор SCUN

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903060000 Концевой стопор с держателем групповой маркировки SCUNMLH

3903060000 Концевой стопор с держателем групповой маркировки SCUNMLH

Артикул:

  • 3903060000

Наименование товара:

  • Концевой стопор с держателем групповой маркировки SCUNMLH

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903070000 Концевой стопор SCUDD

3903070000 Концевой стопор SCUDD

Артикул:

  • 3903070000

Наименование товара:

  • Концевой стопор SCUDD

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903080000 Концевой стопор SCEC35

3903080000 Концевой стопор SCEC35

Артикул:

  • 3903080000

Наименование товара:

  • Концевой стопор SCEC35

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903090000 Концевой стопор SCUSL

3903090000 Концевой стопор SCUSL

Артикул:

  • 3903090000

Наименование товара:

  • Концевой стопор SCUSL

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903100000 Концевой стопор DCKN

3903100000 Концевой стопор DCKN

Артикул:

  • 3903100000

Наименование товара:

  • Концевой стопор DCKN

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903110000 Концевой стопор DCKN10

3903110000 Концевой стопор DCKN10

Артикул:

  • 3903110000

Наименование товара:

  • Концевой стопор DCKN10

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3903180000 Концевой стопор с держателем групповой маркировки SCUDDMLH

3903180000 Концевой стопор с держателем групповой маркировки SCUDDMLH

Артикул:

  • 3903180000

Наименование товара:

  • Концевой стопор с держателем групповой маркировки SCUDDMLH

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3904010000 Маркировка для клемм, ширина 5 мм KN5-BLANK

3904010000 Маркировка для клемм, ширина 5 мм KN5-BLANK

Артикул:

  • 3904010000

Наименование товара:

  • Маркировка для клемм, ширина 5 мм KN5-BLANK

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3904107000 Держатель групповой маркировки DSDDM2.5MLH

3904107000 Держатель групповой маркировки DSDDM2.5MLH

Артикул:

  • 3904107000

Наименование товара:

  • Держатель групповой маркировки DSDDM2.5MLH

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3906010000 Дин-рейка перфорированная TS35x7,5 CHKS10 (1 м)

3906010000 Дин-рейка перфорированная TS35x7,5 CHKS10 (1 м)

Артикул:

  • 3906010000

Наименование товара:

  • Дин-рейка перфорированная TS35x7,5 CHKS10

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3906020000 Дин-рейка перфорированная TS35x15 CHKDS10 (1 м)

3906020000 Дин-рейка перфорированная TS35x15 CHKDS10 (1 м)

Артикул:

  • 3906020000

Наименование товара:

  • Дин-рейка перфорированная TS35x15 CHKDS10

Продуктовая категория:

  • Аксессуары для клеммных соединений
Подробнее
3911430000 Концевая пластина CP2.5-3T

3911430000 Концевая пластина CP2.5-3T

Артикул:

  • 3911430000

Наименование товара:

  • Концевая пластина CP2.5-3T

Продуктовая категория:

  • Аксессуары для клеммных соединений

Аксессуар для клеммы типа:

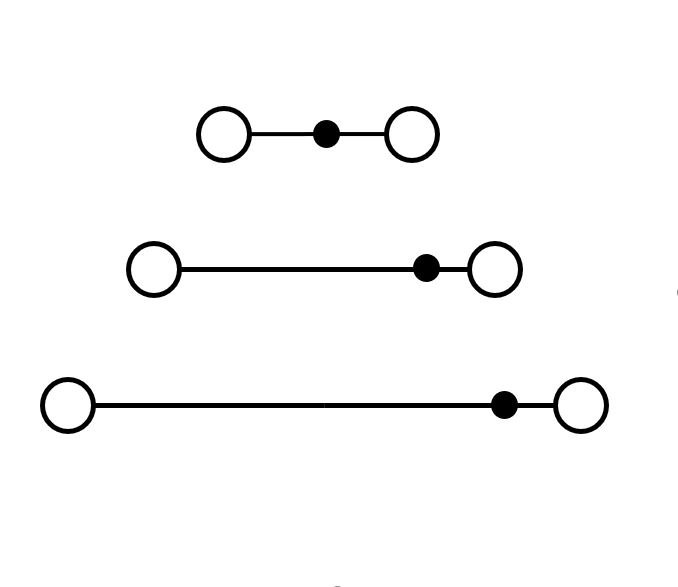

  • PQ2.5-3T
Подробнее

Не нашли нужный товар?

Оставьте заявку, после чего я или любой другой менеджер нашей компании, свяжемся с вами и подберём подходящий вам товар.

Политика конфиденциальности

Сделано в

© 2023. Все права защищены.

Сайт не является публичной офертой.

Связаться с нами

Отправить заказ производителю

Оставьте ваши контакты, и наш менеджер свяжется с вами для оформления заказа.
