2102150005 Клемма с размыкателем на 4 подключения черная SQK2.5-2x2-BLACK

2102150005 Клемма с размыкателем на 4 подключения черная SQK2.5-2×2-BLACK

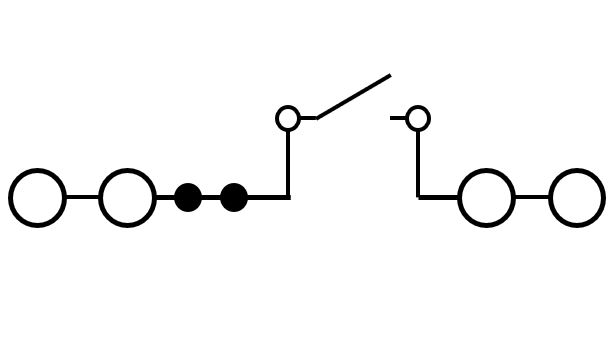

Клемма с размыкателем 2х2 с 2мя контактами для перемычек

Клемма представляет собой металлоконструкцию, выполненную из высокопрочной закаленной или нержавеющей стали и меди с оловянным покрытием, которая монтируется в корпус из пластика. Тип клеммы - SQK2.5-2x2-BLACK. Клемма с размыкателем на 4 подключения, номинальное напряжение: 1000 В, номинальный ток 20 А. Способ подключение: пружинное подключение. Количество подключений: 4. Номинальное сечение проводника: 2,5 мм². Допустимое сечение проводника: 0,08 мм² - 4 мм², AWG: 24 - 12. Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15

Артикул:

2102150005

Наименование товара:

Клемма с размыкателем на 4 подключения черная SQK2.5-2x2-BLACK

Продуктовая категория:

Клеммные соединения

Данные о товаре

Ключевые коммерческие данные

Общие технические данные

Размеры

Данные по подключению

Артикул:2102150005

Наименование товара:Клемма с размыкателем на 4 подключения черная SQK2.5-2×2-BLACK

Продуктовая категория:Клеммные соединения

Краткое описание:Клемма с размыкателем — пружинное подключение

Полное описание:Тип клеммы — SQK2.5-2×2-BLACK. Клемма с размыкателем на 4 подключения, номинальное напряжение: 1000 В, номинальный ток 20 А. Способ подключение: пружинное подключение. Количество подключений: 4. Номинальное сечение проводника: 2,5 мм². Допустимое сечение проводника: 0,08 мм² — 4 мм², AWG: 24 — 12. Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15

Стандартный цвет:Черный

Варианты цветов:Серый, Синий, Красный, Зеленый, Желтый, Хаки, Оранжевый

Вес стандартной упаковки:1,3 кг

Вес единицы продукции (без упаковки):12 г

Стандартная упаковка:100 шт.

Минимальный заказ:100 шт.

Код ТНВЭД:8536901000

Страна происхождения:Индия

Количество уровней:1

Количество подключений:4

Потенциалы:1

Номинальное сечение:2,5 мм2

Изоляционный материал:Полиамид 6.6

Материал токоведущей шины:Электролитическая медь 99,9%

Материал зажима:SS (нержавеющая сталь)

Класс пожаростойкости по UL 94:V2 (V0 — по запросу)

Расчетное перенапряжение:8 кВ

Степень загрязнения:3

Класс перенапряжения:III

Номинальный ток IN:20 А

Номинальное напряжение UN:1000 В

Открытая боковая стенка:Да

Защита тыльной стороны руки:Гарантировано

Защита пальцев:Гарантировано

Результат испытания на импульсное перенапряжение:Испытание пройдено успешно

Заданное значение уровня перенапряжения:9,8 кВ

Результат испытания выдерживаемого напряжения промышленной частоты:Испытание пройдено успешно

Заданное значение напряжения промышленной частоты:2,2 кВ

Результат испытания на механическую устойчивость клеммных соединений:Испытание пройдено успешно

Результат испытания на изгиб:Испытание пройдено успешно

Скорость вращения при испытании на изгиб:9 об/мин

Количество оборотов при испытании на изгиб:135

Сечение/вес проводника при испытании на изгиб:0.2 мм²/ 0,2 кг, 2,5 мм²/ 0,7 кг, 4 мм²/ 0,9 кг

Результат испытания на растяжение:Испытание пройдено успешно

Сечение проводника при испытании на растяжение:0.2 мм²

Заданная величина тяговой силы:10 Н

Сечение проводника при испытании на растяжение:2,5 мм²

Заданная величина тяговой силы:50 Н

Сечение проводника при испытании на растяжение:4 мм²

Заданная величина тяговой силы:60 Н

Результат испытания установки на опору:Испытание пройдено успешно

Установка на опору:TS 35/7.5, TS 35/15

Усилие установки:1 Н

Результат испытания на падение напряжения:Испытание пройдено успешно

Требуемые значения падения напряжения:≤ 6,4 мВ

Результат испытания на повышение температуры:Испытание пройдено успешно

Результат стабильности при коротком замыкании:Испытание пройдено успешно

Сечение проводника при испытании на короткое замыкание:2,5 мм2

Кратковременный ток:0.3 кА

Результат термического испытания:Испытание пройдено успешно

Подтверждение тепловых характеристик, эффективная продолжительность:30

Относительный показатель температуры изоляционного материала:130 °C

Температурный показатель изоляционного материала:130 °C

Применение изоляционного материала в холодных условиях:-60° (подтверждено локальными испытаниями в РФ)

Метод испытания пламенем:Вертикальный

Кислородный индекс:28%

Воспламеняемость поверхности:Испытание пройдено успешно

Удельная оптическая плотность дыма:Испытание пройдено успешно

Токсичность дымовых газов:Испытание пройдено успешно

Ширина:5 мм

Длина:86,5 мм

Высота:40 мм

Высота с DIN-рейкой TS 35/7,5:40,9 мм

Высота с DIN-рейкой TS 35/15:48,4 мм

Длина зачистки проводника:8 мм

Подключение в соотвествие со стандартом:МЭК 60947-7-1

Сечение одножильного проводника, мин:0.08 мм2

Сечение одножильного проводника, макс:4 мм2

Сечение одножильного проводника AWG, мин:24

Сечение одножильного проводника AWG, макс:12

Сечение многожильного проводника, мин:0.14 мм2

Сечение многожильного проводника, макс:2,5 мм2

Сечение многожильного проводника AWG, мин:24

Сечение многожильного проводника AWG, макс:12

Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, мин.:0.14 мм2

Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, макс.:2,5 мм2

Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, мин.:0.14 мм2

Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, макс.:2,5 мм2
