Артикул:1103290120
Наименование товара:Клемма с держателем предохранителя со светодиодом KUFH4D5
Продуктовая категория:Клеммные соединения
Краткое описание:Клемма с держателем предохранителя — винтовое подключение

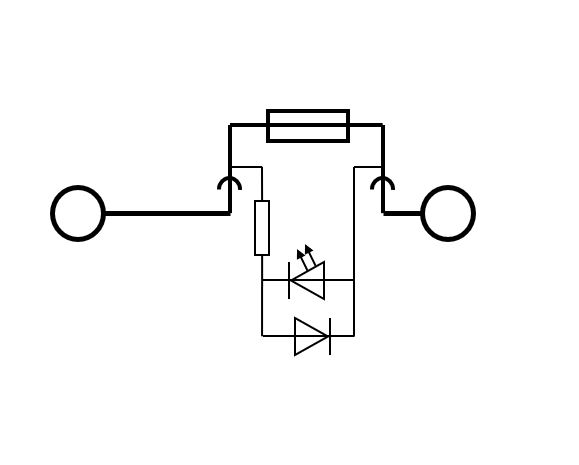

Полное описание:Тип клеммы — KUFH4D5. Клемма с держателем предохранителя (без предохранителя), со светодиодом 12 В DC (постоянного тока), номинальное напряжение: 12 В, номинальный ток 12 А. Способ подключение: винтовое подключение. Количество подключений: 2. Подходящий размер предохранителя: 6.35×32 мм. Номинальное сечение проводника: 4 мм². Допустимое сечение проводника: 0.5 мм² — 6 мм², AWG: 24-10. Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15, TS 32
Стандартный цвет:Серый
Варианты цветов:Синий, Красный, Зеленый, Желтый, Черный, Хаки, Оранжевый
Количество уровней:1
Количество подключений:2
Потенциалы:1
Номинальное сечение:4 мм2
Изоляционный материал:Полиамид 6.6
Материал токоведущей шины:Электролитическая медь 99,9%
Материал зажима:CRCA (сталь холоднокатаная)
Класс пожаростойкости по UL 94:V2 (V0 — по запросу)
Расчетное перенапряжение:8 кВ
Степень загрязнения:3
Класс перенапряжения:III
Номинальный ток IN:12 А
Номинальное напряжение UN:12 В постоянного тока
Открытая боковая стенка:Да
Защита тыльной стороны руки:Гарантировано
Защита пальцев:Гарантировано
Результат испытания на импульсное перенапряжение:Испытание пройдено успешно
Заданное значение уровня перенапряжения:9.8 кВ
Результат испытания выдерживаемого напряжения промышленной частоты:Испытание пройдено успешно
Заданное значение напряжения промышленной частоты:2 кВ
Результат испытания на механическую устойчивость клеммных соединений:Испытание пройдено успешно
Результат испытания на изгиб:Испытание пройдено успешно
Скорость вращения при испытании на изгиб:9 об/мин
Количество оборотов при испытании на изгиб:135
Сечение/вес проводника при испытании на изгиб:0.5 мм²/ 0.3 кг, 4 мм²/ 0.9 кг, 6 мм²/ 1.4 кг
Результат испытания на растяжение:Испытание пройдено успешно
Сечение проводника при испытании на растяжение:0.5 мм²
Заданная величина тяговой силы:20 Н
Сечение проводника при испытании на растяжение:4 мм²
Заданная величина тяговой силы:60 Н
Сечение проводника при испытании на растяжение:6 мм²
Заданная величина тяговой силы:80 Н
Результат испытания установки на опору:Испытание пройдено успешно
Установка на опору:TS 35/7.5, TS 35/15, TS 32
Усилие установки:1 Н
Результат испытания на падение напряжения:Испытание пройдено успешно
Требуемые значения падения напряжения:≤ 6.4 мВ
Результат испытания на повышение температуры:Испытание пройдено успешно
Результат термического испытания:Испытание пройдено успешно
Подтверждение тепловых характеристик, эффективная продолжительность:10
Относительный показатель температуры изоляционного материала:130 °C
Температурный показатель изоляционного материала:130 °C
Применение изоляционного материала в холодных условиях:-60°
Метод испытания пламенем:Вертикальный
Кислородный индекс:28%
Воспламеняемость поверхности:Испытание пройдено успешно
Удельная оптическая плотность дыма:Испытание пройдено успешно
Токсичность дымовых газов:Испытание пройдено успешно
Длина зачистки:12 мм
Подключение в соотвествие со стандартом:МЭК 60947-7-1
Сечение одножильного проводника, мин:0.5 мм²
Сечение одножильного проводника, макс:6 мм²
Сечение одножильного проводника AWG, мин:24
Сечение одножильного проводника AWG, макс:10
Сечение многожильного проводника, мин:0.5 мм²
Сечение многожильного проводника, макс:4 мм²
Сечение многожильного проводника AWG, мин:24
Сечение многожильного проводника AWG, макс:10
Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, мин.:0.5 мм²
Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, макс.:4 мм²
Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, мин.:0.5 мм²
Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, макс.:4 мм²
