Артикул:1103190030
Наименование товара:Клемма для подключения термопары KUT4NTC-T
Продуктовая категория:Клеммные соединения
Краткое описание:Клемма для подключения термопары — винтовое подключение
Полное описание:Тип клеммы – KUT4NTC-T. Клемма для подключения термопары типа J (медь (Cu), константан (Cu/Ni)). Номинальное напряжение: 400 В. Номинальный ток: 5 А. Способ подключения: винтовое подключение. Количество подключений: 4. Поперечное сечение проводников: 0,5 мм² — 4 мм². Тип монтажа: DIN-рейка TS 35/7,5, TS 35/15, TS 32. Поставляется с установленной маркировкой KN10 с двух сторон без надписи.
Стандартный цвет:Серый
Варианты цветов:Синий, Красный, Зеленый, Желтый, Черный, Хаки, Оранжевый
Количество уровней:1
Количество подключений:4
Потенциалы:2
Номинальное сечение:4 мм2
Изоляционный материал:Полиамид 6.6

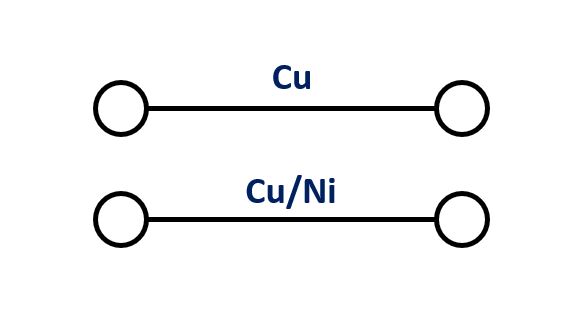

Материал токоведущей шины №1:медь (Cu)
Материал токоведущей шины №2:константан (Cu/Ni)
Материал зажима:CRCA (сталь холоднокатаная)
Материал винтов зажима:Сталь закаленная с гальваническим покрытием.
Класс пожаростойкости по UL 94:V2 (V0 — по запросу)
Расчетное перенапряжение:8 кВ
Степень загрязнения:3
Класс перенапряжения:III
Номинальный ток IN:5 А
Номинальное напряжение UN:400 В
Открытая боковая стенка:Да
Защита тыльной стороны руки:Гарантировано
Защита пальцев:Гарантировано
Результат испытания на импульсное перенапряжение:Испытание пройдено успешно
Заданное значение уровня перенапряжения:9.8 кВ
Результат испытания выдерживаемого напряжения промышленной частоты:Испытание пройдено успешно
Заданное значение напряжения промышленной частоты:1.89 кВ
Результат испытания на механическую устойчивость клеммных соединений:Испытание пройдено успешно
Результат испытания на изгиб:Испытание пройдено успешно
Скорость вращения при испытании на изгиб:9 об/мин
Количество оборотов при испытании на изгиб:135
Сечение/вес проводника при испытании на изгиб:0.5 мм²/ 0.3 кг, 4 мм²/ 0.9 кг
Результат испытания на растяжение:Испытание пройдено успешно
Сечение проводника при испытании на растяжение:0.5 мм²
Заданная величина тяговой силы:20 Н
Сечение проводника при испытании на растяжение:4 мм²
Заданная величина тяговой силы:60 Н
Результат испытания установки на опору:Испытание пройдено успешно
Установка на опору:TS 35/7.5, TS 35/15, TS 32
Усилие установки:1 Н
Результат испытания на падение напряжения:Испытание пройдено успешно
Требуемые значения падения напряжения:≤ 3.2 мВ
Результат испытания на повышение температуры:Испытание пройдено успешно
Результат термического испытания:Испытание пройдено успешно
Подтверждение тепловых характеристик, эффективная продолжительность:30
Относительный показатель температуры изоляционного материала:130 °C
Температурный показатель изоляционного материала:130 °C
Применение изоляционного материала в холодных условиях:-60°
Метод испытания пламенем:Вертикальный
Кислородный индекс:28%
Воспламеняемость поверхности:Испытание пройдено успешно
Удельная оптическая плотность дыма:Испытание пройдено успешно
Токсичность дымовых газов:Испытание пройдено успешно
Длина зачистки проводника:12 мм
Подключение в соотвествие со стандартом:МЭК 60947-7-1
Сечение одножильного проводника, мин:0.5 мм2
Сечение одножильного проводника, макс:4 мм2
Сечение многожильного проводника, мин:0.5 мм2
Сечение многожильного проводника, макс:4 мм2
Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, мин.:0.5 мм2
Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, макс.:4 мм2
Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, мин.:0.5 мм2
Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, макс.:4 мм2
