1102270000 Клемма проходная двухуровневая с держателем предохранителя KUDDF4

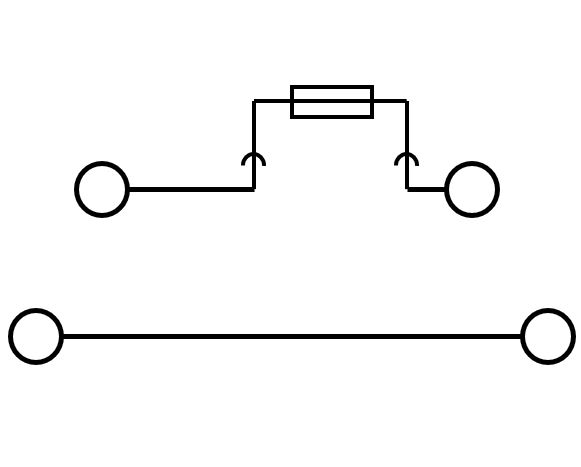

2 уровня с держателем предохранителя без перемычек

Клемма представляет собой металлоконструкцию, выполненную из стали и меди с оловянным покрытием, которая монтируется в корпус из пластика. Тип клеммы - KUDDF4. Клемма проходная двухуровневая с держателем предохранителя (без предохранителя), номинальное напряжение: 630 В, номинальный ток уровня с держателем предохранителя 6.3 А, нижнего уровня 28А. Способ подключение: винтовое подключение. Количество подключений: 4. Подходящий размер предохранителя: 5x20 мм и 5х25 мм. Номинальное сечение проводника: 2.5 мм². Допустимое сечение проводника: 0.5 мм² - 4 мм². Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15, TS 32

Артикул:

1102270000

Наименование товара:

Клемма проходная двухуровневая с держателем предохранителя KUDDF4

Продуктовая категория:

Клеммные соединения

Данные о товаре

Ключевые коммерческие данные

Общие технические данные

Размеры

Данные по подключению

Артикул:1102270000

Наименование товара:Клемма проходная двухуровневая с держателем предохранителя KUDDF4

Продуктовая категория:Клеммные соединения

Краткое описание:Клемма проходная двухуровневая с держателем предохранителя — винтовое подключение

Полное описание:Тип клеммы — KUDDF4. Клемма проходная двухуровневая с держателем предохранителя (без предохранителя), номинальное напряжение: 630 В, номинальный ток уровня с держателем предохранителя 6.3 А, нижнего уровня 28А. Способ подключение: винтовое подключение. Количество подключений: 4. Подходящий размер предохранителя: 5×20 мм и 5х25 мм. Номинальное сечение проводника: 2.5 мм². Допустимое сечение проводника: 0.5 мм² — 4 мм². Способ монтажа: монтаж на DIN-рейку TS 35/7.5, TS 35/15, TS 32

Стандартный цвет:Серый

Варианты цветов:Синий, Красный, Зеленый, Желтый, Черный, Хаки, Оранжевый

Вес стандартной упаковки:1.16 кг

Вес единицы продукции (без упаковки):21.7 г

Стандартная упаковка:50 шт.

Минимальный заказ:50 шт.

Код ТНВЭД:8536901000

Страна происхождения:Индия

Количество уровней:2

Количество подключений:4

Потенциалы:2

Номинальное сечение:2.5 мм2

Изоляционный материал:Полиамид 6.6

Материал токоведущей шины:Электролитическая медь 99,9%

Материал зажима:CRCA (сталь холоднокатаная)

Класс пожаростойкости по UL 94:V2 (V0 — по запросу)

Расчетное перенапряжение:8 кВ

Степень загрязнения:3

Класс перенапряжения:III

Номинальный ток IN:верхний уровень 6.3 А, нижний уровень 28 А

Номинальное напряжение UN:630 В

Открытая боковая стенка:Нет

Защита тыльной стороны руки:Гарантировано

Защита пальцев:Гарантировано

Результат испытания на импульсное перенапряжение:Испытание пройдено успешно

Заданное значение уровня перенапряжения:9.8 кВ

Результат испытания выдерживаемого напряжения промышленной частоты:Испытание пройдено успешно

Заданное значение напряжения промышленной частоты:1.89 кВ

Результат испытания на механическую устойчивость клеммных соединений:Испытание пройдено успешно

Результат испытания на изгиб:Испытание пройдено успешно

Скорость вращения при испытании на изгиб:9 об/мин

Количество оборотов при испытании на изгиб:135

Сечение/вес проводника при испытании на изгиб:0.5 мм²/ 0.3 кг, 2.5 мм²/ 0.7 кг, 4 мм²/ 0.9 кг

Результат испытания на растяжение:Испытание пройдено успешно

Сечение проводника при испытании на растяжение:0.5 мм²

Заданная величина тяговой силы:20 Н

Сечение проводника при испытании на растяжение:2.5 мм²

Заданная величина тяговой силы:50 Н

Сечение проводника при испытании на растяжение:4 мм²

Заданная величина тяговой силы:60 Н

Результат испытания установки на опору:Испытание пройдено успешно

Установка на опору:TS 35/7.5, TS 35/15, TS 32

Усилие установки:1 Н

Результат испытания на падение напряжения:Испытание пройдено успешно

Требуемые значения падения напряжения:≤ 3.2 мВ

Результат испытания на повышение температуры:Испытание пройдено успешно

Результат стабильности при коротком замыкании:Испытание пройдено успешно

Сечение проводника при испытании на короткое замыкание:2.5 мм²

Кратковременный ток:0.3 кА

Результат термического испытания:Испытание пройдено успешно

Подтверждение тепловых характеристик, эффективная продолжительность:30

Относительный показатель температуры изоляционного материала:130 °C

Температурный показатель изоляционного материала:130 °C

Применение изоляционного материала в холодных условиях:-60°

Метод испытания пламенем:Вертикальный

Кислородный индекс:28%

Воспламеняемость поверхности:Испытание пройдено успешно

Удельная оптическая плотность дыма:Испытание пройдено успешно

Токсичность дымовых газов:Испытание пройдено успешно

Ширина:8 мм

Длина:74 мм

Высота:58.6 мм

Высота с DIN-рейкой TS 35/7,5:59.5 мм

Высота с DIN-рейкой TS 35/15:67 мм

Высота с DIN-рейкой TS 32/15:63.9 мм

Длина зачистки:9 мм

Подключение в соотвествие со стандартом:МЭК 60947-7-1

Сечение одножильного проводника, мин:0.5 мм²

Сечение одножильного проводника, макс:4 мм²

Сечение многожильного проводника, мин:0.5 мм²

Сечение многожильного проводника, макс:2.5 мм²

Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, мин.:0.5 мм²

Сечение многожильного проводника с втулочным наконечником без пластиковой манжеты, макс.:2.5 мм²

Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, мин.:0.5 мм²

Сечение многожильного проводника с втулочным наконечником с пластиковой манжетой, макс.:2.5 мм²
