Артикул: 4206450000
Наименование: KATM5C
Клемма проходная болтовая:
Номинальное напряжение: 1000 В
Номинальный ток: 76 А
Подключение: болтовое (с помощью отвертки)
Количество подключений: 2
Сечение проводника: 0,5 мм² - 16 мм², AWG: 14 - 6
Монтаж: на DIN-рейку TS 35/7.5, TS 35/15 , TS 32
Варианты цветов:
Серый (стандартный)
Красный
Желтый
Синий
Черный
Зеленый
Хаки
Сечение проводника: 0,5 - 16 мм², AWG: 14 - 6
Способ монтажа: Монтаж на DIN-рейку TS 35/7.5, TS 35/15 , TS 32
Ширина: 14.5 мм
Длина: 50 мм
Высота: 41.4 мм
Совместимость с DIN-рейкой:
Общие:
Количество уровней: 1
Количество подключений: 2
Потенциалы: 1
Номинальное сечение: 16 мм²
Изоляция:
Изоляционный материал: Полиамид 6.6
Класс пожаростойкости по UL 94: V2 (V0 - по запросу)
Электрические:
Расчетное перенапряжение: 8 кВ
Степень загрязнения: 3
Класс перенапряжения: III
Максимальная мощность рассеивания при нормальных условиях: 2,43 Вт
Номинальный ток (IN): 76 А
Номинальное напряжение (UN): 1000 В
Механические:
Открытая боковая стенка: нет
Защита тыльной стороны руки: гарантировано
Защита пальцев: гарантировано
Испытания:
Результат испытания на импульсное перенапряжение: испытание пройдено успешно
Заданное значение уровня перенапряжения: 9,8 кВ
Результат испытания выдерживаемого напряжения промышленной частоты: испытание пройдено успешно
Заданное значение напряжения промышленной частоты: 2,2 кВ
Результат испытания на механическую устойчивость клеммных соединений: испытание пройдено успешно
Результат испытания на растяжение: испытание пройдено успешно
Результат испания степен прилегания к опоре: испытание пройдено успешно
Опора: DIN-рейка TS 35/7.5, TS 35/15 , TS 32
Результат испытания на падение напряжения: испытание пройдено успешно
Требуемые значения падения напряжения: ≤ 3,2 мВ
Результат испытания на повышение температуры: испытание пройдено успешно
Результат стабильности при коротком замыкании: испытание пройдено успешно
Поперечное сечение проводника при испытании на короткое замыкание: 16 м²
Кратковременный ток: 1.92 кА
Результат термического испытания: испытание пройдено успешно
Подтверждение тепловых характеристик, эффективная продолжительность: 30
Температурные:
Относительный показатель температуры изоляционного материала: 130 °C
Температурный показатель изоляционного материала: 130 °C
"Применение изоляционного материала в холодных условиях": -40 °C
Прочие:
Метод испытания пламенем: Вертикальный
Кислородный индекс: 28%
Воспламеняемость поверхности: испытание пройдено успешно
Удельная оптическая плотность дыма: испытание пройдено успешно
Токсичность дымовых газов: испытание пройдено успешно
Резьба винта: M5
Длина зачистки: В зависимости от размера наконечника, мм
Момент затяжки:
Стандарт подключения: МЭК 60947-7-1
Сечение проводника:
Одножильный:
Многожильный:
Стандарт UL:
UL 1059
B - UL Номинальное напряжение UN: 600 В
B - UL Номинальный ток IN: 65
B - UL проводник, мин: 14 AWG
B - UL проводник, макс: 6 AWG
Стандарт CSA:
CSA C22.2 NO 158
B - CSA Номинальное напряжение UN: 600 В
B - CSA Номинальный ток IN: 65
B - CSA проводник, мин: 14 AWG
B - CSA проводник, макс: 6 AWG
Упаковка:
Вес стандартной упаковки: 1.5 кг
Вес единицы продукции (без упаковки): 25.2 г
Стандартная упаковка: 50 шт
Код ТНВЭД: 8536901000
Страна происхождения: Индия

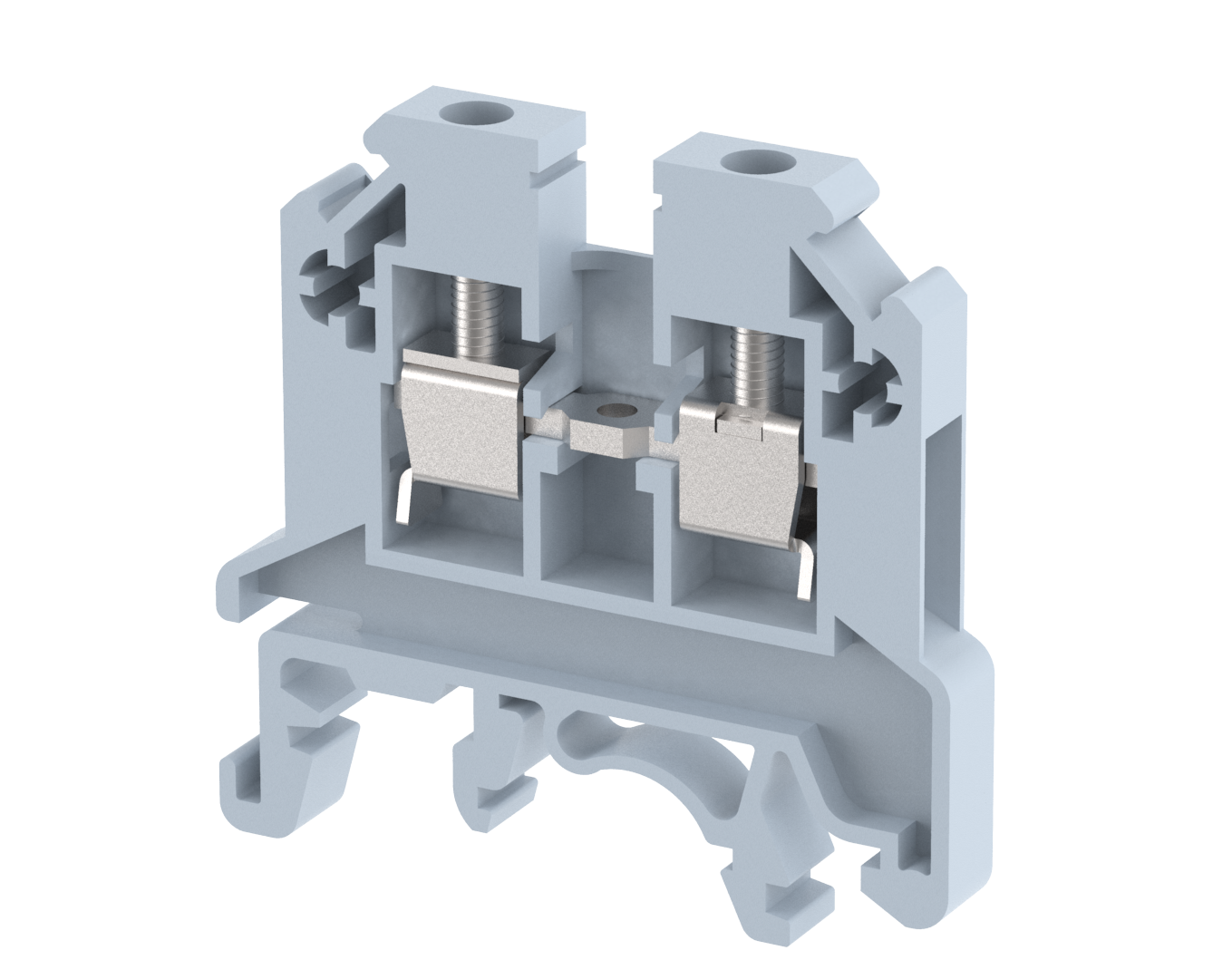

Клемма проходная болтовая KATM5C
